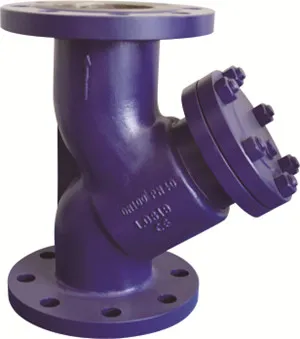

Din Strinar

Dimenzije lica u lice Standard: DIN 3205-F1
Prirubnički standard: DIN2531-2545
Ispitivanje pritiska na ljuske: 1,5 X PN

opis proizvoda

DIN Y Tip rezervoara:
DIN Y TYPE STRAINER se može koristiti u sektorima kao što su vrući sistem nafte, elektrana, parni sistem, sistem tople vode, termoelektrana, sistem snabdevanja prirodnim gasom, sistem cirkulacije vode i rashladni sistem.

DIN Y TYPE Navojni standard:
Dimenzije lica u lice Standard: DIN 3205-F1
Prirubnički standard: DIN2531-2545
Ispitivanje pritiska na ljuske: 1,5 X PN

DIN Y TYPE Specifikacija:
Voda Srednje: 20-40 Mesh
Srednji vazduh: 40-100 Mesh
Ulje srednje: 10-180 Mesh

DIN Y TYPE Materijal glavnog elementa za glavu:
Telo: GS-C25, CF8, CF3
Mreža: F304, F316
Zaptivka: Asbestos + SS, PTFE
Poklopac: GS-C25, CF8, CF3
Šestougaona matica: ASTM A193 2H, A293-8, A193-8M
Bolt: ASTM A193 B7, A193-B8, A193-B8M
Vijak ploča: F304, F316

DIN Y TYPE Glavna dimenzija navoja

PN	PN16
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
L	130	150	160	180	200	230	290	310	350	400	480	300	730	850	Možemo ga napraviti u tijelu šina ako imate poseban zahtjev.
H	85	95	110	125	145	155	175	210	230	270	300	385	535	680
Wt (kg)	3	4	6	7	9.5	12	17	23	33	48	67	121	220	230
Kv	7	11	18	26	37	60	100	150	230	330	400	650	1200	1900

PN	PN25
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
L	130	150	160	180	200	230	290	310	350	400	480	300	730	850	Možemo ga napraviti u tijelu šina ako imate poseban zahtjev.
H	85	95	110	125	145	155	175	210	230	270	300	385	535	680
Wt (kg)	3	4	6	7	9.5	12	17	23	33	48	67	121	220	230
Kv	7	11	18	26	37	60	100	150	230	330	400	650	1200	1900

PN	PN40
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
L	130	150	160	180	200	230	290	310	350	400	480	300	730	850	Možemo ga napraviti u tijelu šina ako imate poseban zahtjev.
H	85	95	110	125	145	155	175	210	230	270	300	385	535	680
Wt (kg)	3	4	6	7	9.5	12	17	23	33	48	67	121	220	230
Kv	7	11	18	26	37	60	100	150	230	330	400	650	1200	1900
